型號	內腔（高X寬）	外徑（高X寬）	回轉半徑（R）	H	A
TP10.10	10x10	17x17	28	10	5
TP10.15	10x15	17x22	28	15	10
TP10.16	10x16	15x23	17
TP10.20	10x20	17x27	28	20	15

聯接器示意圖

TP15系列

型號	內腔（高X寬）	外腔（高X寬）	彎曲半徑（R）	節距	不支撐長度（M）	型式
TP15.15	15x15	23x26	28.38.48	30.2	1.3	開口上蓋可開
TP15.20	15x20	23x31	28.38.48	30.2	1.3
TP15.20	15x20	20x30	40	30.2	1.3
TP15.30	15x30	23x43	28.38.48	30.2	1.3
TP15.40	15x40	23x53	28.38.48	30.2	1.3
TP15.50	15x50	23x63	28.38.40.48	30.2	1.3

聯接器示意圖

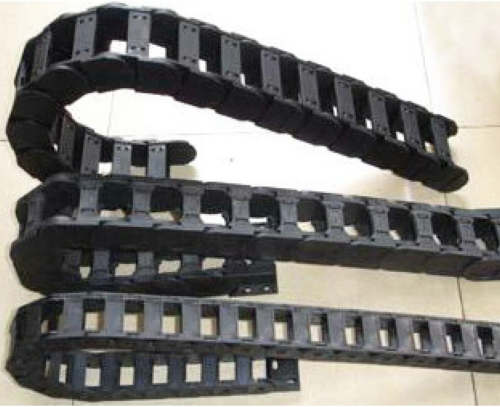

TP18型普通工程塑料拖鏈

特點：耐磨、耐高溫、不變形、低噪音、裝拆靈活、壽命特長。

TP18系列

型號	內腔（高X寬）	外腔（高X寬）	彎曲半徑（R）	節距	不支撐長度（M）	型式
TP18.18	18x18	23x31	28.38.40.48	30	1500	開口上蓋可開
TP18.25	18x25	23x38	28.38.40.48	30	1500
TP18.35	18x35	23x47	28.38.48	30	1500
TP18.36	18x36	28x50	28.38.48	30	1500
TP18.40	18x40	23x53	38.48	30	1500
TP18.50	18x50	23x63
TP22.25	22x25	35x40	75	45
TP22.38	22x38	35x55	75	45
TP22.50	22x50	35x67	80	50
TP22.50	22x50	35x65	75	45
TP22.56	22x56	35x75	75	45
TP22.70	22x70	35x90	75	45
TP22.80	22x80	35x100	75	45
TP22.105	22x105	35x122	75	45
TP23.38	23x38	30x50	57	31

聯接器示意圖

TP25型普通工程塑料拖鏈

特點：耐磨、耐高溫、不變形、低噪音、裝拆靈活、壽命特長。

TP25系列

型號

內腔（高X寬）

外腔（高X寬）

彎曲半徑（R）

節距

不支撐長度（M）

型式

25.25

25x25

32x41

38.55.75

100.125.150

1800

下蓋可開

四片裝，可打開

上蓋可開

四片裝，可打開

25.38

25x38

32x54

1800

25.50

25x50

32x66

1800

25.57

25x57

32x73

1800

25.77

25x77

32x94

1800

25.103

25x103

32x120

1800

25.25

25x25

40x42

25.38

25x38

40x55

25.38

25x38

36x58

25.50

25x50

40x65

25.56

25x56

40x75

25.70

25x70

40x90

25.80

25x80

40x100

25.105

25x105

40x122

聯接器示意圖

我公司大量生產供應長距離電纜拖鏈，該產品備三種結構型式：（1）全封閉式（2）半封閉式（3）橋式。該產品由一節節鏈板組成，彎曲半徑大小互換，用戶可自行調整長度，裝卸簡單。耐磨、耐沖擊、強度高、重量輕、適合快速移動。結構堅固，不會變形！我公司現有模具規格齊全，能夠滿足國內機械行業的要求！歡迎廣大用戶來電洽談，定貨！電話：0317-6287811
